訊美時代校園廣播呼叫融合通信方案(XR1000DZ)
發布日期:2021-11-22
點擊次數:
279
一、 方案示意圖
二、方案描述
1. 核心系統

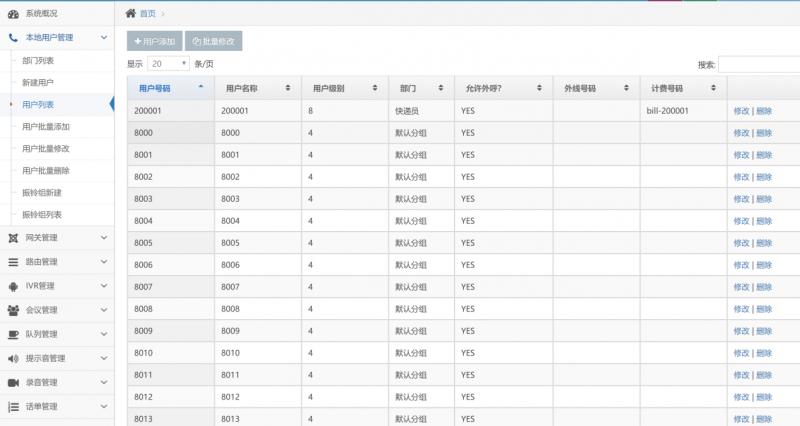

XR1000DZ是整個方案的核心系統，所有的分機號碼，音頻控制，電話會議都是通過XR1000DZ來實現
XR1000DZ可以支持500用戶，200路同時通話，同時通過中繼網關可以對接第三方通信系統，如：PSTN網絡，程控電話系統，4G/3G網絡等。
2. 廣播通信

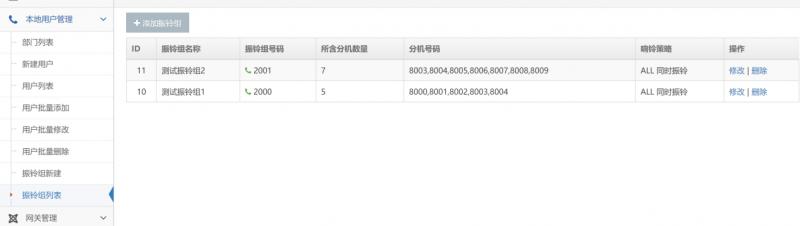

我們需要先把對應需要廣播的分機進行分組，在系統的振鈴組里面進行分組，如下，里面有兩個振鈴組，里面分別有對應的分機號碼

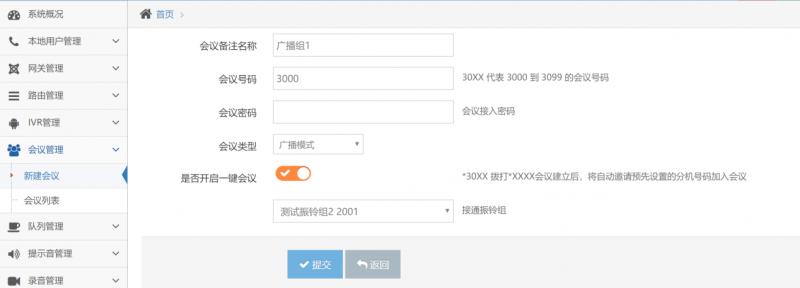

創建一個會議室，設置一個會議室的號碼（如：3000），會議室類型選擇位“廣播模式”，打開會議室的一鍵會議功能，在下拉框里面選擇對應的振鈴組，創建完成后點“提交”按鈕完成創建。
完成以后使用一個電話機撥打*3000就可以對振鈴組1的號碼進行廣播呼叫，呼叫接通以后按*號鍵就可以進行廣播喊話，喊話的情況下只有發起人能說話，其他人只能聽。
3. FXO網關對接
方案圖里面的FXO中繼網關是用于對接PSTN網絡，方便用戶可以通過分機呼叫外網的手機和座機系統，也可以讓系統外的手機和座機呼叫系統下的分機進行通信
4. 支持雙機熱備
雙擊熱備可以讓整個系統運行更加穩定，在主服務器出現問題以后會自動切換到備用服務器，當主服務器恢復工作以后又能自動切換回主服務器。
5. Var參數
Var參數是系統的一大特點，可以在Var參數里面加入一些系統自定義的參數，能夠讓系統操作更加靈活，如：設置每秒處理并發能力，設置透傳參數，設置系統支持編碼類型等。

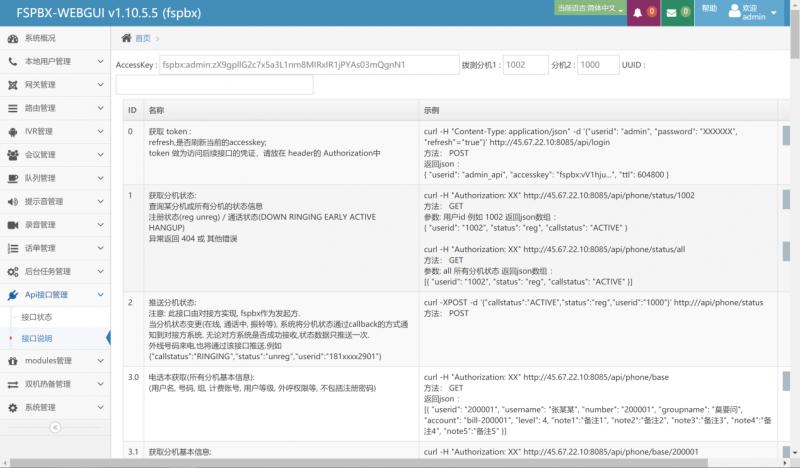

6. API接口管理
在web頁面上，我們把所有的系統支持的接口和描述都放在上面，便于用戶的第三方系統和我們的系統進行對接控制。
三、產品描述

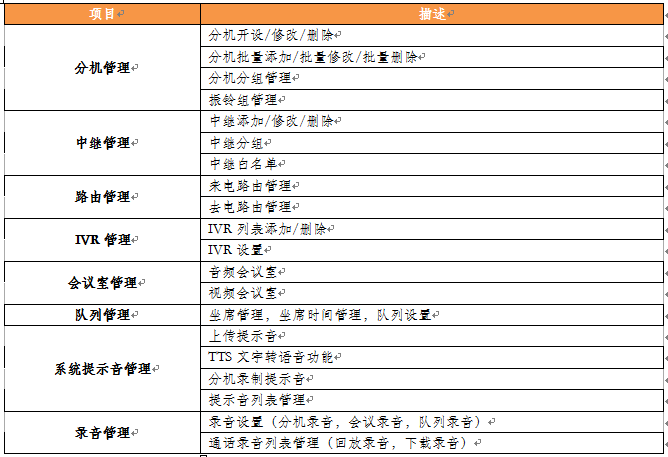

1. XR1000DZ系統
2. 廣播對講音柱
? 聲音透亮
? 標準RJ45網絡接口
? 內置SIP核心主板
? 內置解碼模塊
? 防水鋁鎂合金外殼
? 支持注冊聯網和離線兩種工作模式
? 支持接收遠程定點播音、遠程分組播音和全區播音
? 兼容基于SIP的主流IPPBX/軟交換/IMS平臺
規格參數
? 擴 音 器 ：60W
? 電源輸入：100~240V 音頻功放：100W
? 網絡接口：RJ45
? 網絡特性：支持TCP、UDP 傳輸速度：10／100Mbps 重 量 ：9KG
? 工作溫度：-40℃~70℃ 防水等級：IP65
? 外殼顏色：白色
? 外形尺寸：125×227×950mm
